Código de cores para fios de cabos

Eis o código de cores normalizado para os fios dos cabos com os fios coloridos

Simbologia Eléctrica sem Confusões

Finalmente um ebook sobre simbologia eléctrica

Já tinha dito que estava a preparar algo sobre o tema e desse modo aqui fica o ebook que escrevi sobre o assunto. Espero que seja do agrado e de utilidade para todos. Veja o video de apresentação:

Para quem esteja interessado em adquirir por favor enviar email para : sales.machado@gmail.com

Tenha um dia fantástico,

João Miguel Machado

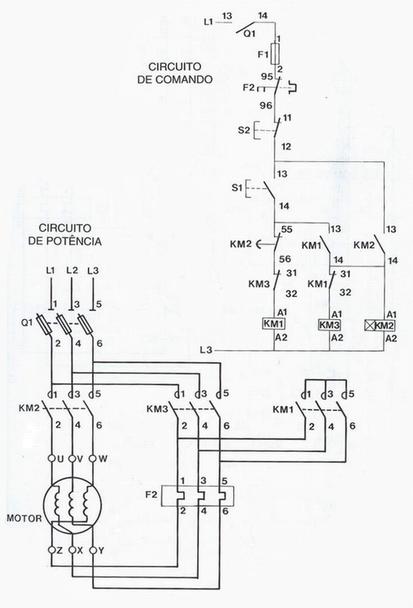

Esquema Arranque estrela-triangulo

Esquema do eterno Arranque estrela - triângulo de um motor

Funcionamento do circuito de potência:

• Fecho manual de Q1
• Fecho de KM1 : ligação estrela
• Fecho de KM2 : alimentação do motor
• Abertura de KM1 : eliminação da ligação estrela
• Fecho de KM3 : ligação triângulo
• Particularidades:
• A tensão admissível nos enrolamentos do motor ligados em triângulo deve correponder à tensão da rede de alimentação
• Q1 : calibre In motor (In intensidade nominal)
• F1 : calibtre In motor / SQRT 3 (raiz quadrada de 3)
• KM1 : calibre In motor / 3
• KM2 - KM3 : calibre nominal In motor / SQRT 3

Funcionamento do circuito de comando:

• Inpulso de S1. Fecho de KM1
• Fecho de KM2 por KM1 (13-14)
• Auto-alimentação de KM1-KM2 por KM2 (13-14)
• Abertura de KM1 por KM2 (55-56)
• Fecho de KM3 por KM1 (31-32)
• Paragem : impulso de S2
• Particularidades:
• Encravemento eléctrico entre KM1 e KM3
• O bloco temporizado está equipado com um contato atrasado cerca de 40ms para evitar um eventual curto-circuito no momento da comutação estrela-triângulo

Como ligar um motor trifásico

Para quem ainda não sabe ligar um motor trifásico normal (de rotor em curto-circuito) aqui fica o esquema

Cabos Ethernet - RJ45 / cores

Cabos Ethernet - RJ45 / cores

Conversão AWG para mm2

Tabela de conversão de secções de cabos do sistema Americano AWG ( American Wire Gauge) para o sistema métrico

AWG	mm2
30	0,05
28	0,08
26	0,14
24	0,25
22	0,34
21	0,38
20	0,50
18	0,75
18(UL)	1
17	1
16	1,5
14	2,5
12	4
10	6
8	10
6	16
4	25
2	35
1	50
2/0	70
3/0	95
4/0	120
300MCM	150
350MCM	185
500MCM	240
600MCM	300
750MCM	400
1000MCM	500

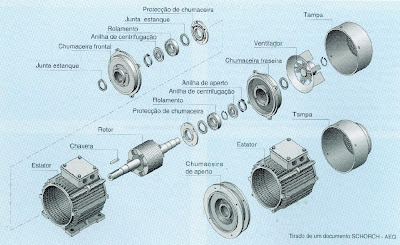

Motor trifásico de rotor em curto-circuito

Elementos constituintes de um motor assíncrono trifásico de rotor em curto-circuito:

Simbologia Eléctrica sem confusões

Tenho encontrado tanto esquema em que se utiliza simbologia não normalizada e às vezes mesmo inventada, e estou a falar desde concursos públicos a projectos particulares, que decidi escrever um ebook com a simbologia e referenciação normalizada.
Está para breve a publicação...........
